詳細情報 |
|||
コンダクター: | 銅のコンダクター | 絶縁材: | XLPE |
---|---|---|---|
サイズ: | 150mm | 適用: | 適用範囲が広いケーブル |
中心: | 単心 | ||
ハイライト: | 単心MVの送電線,150mm MVの送電線 |
製品の説明

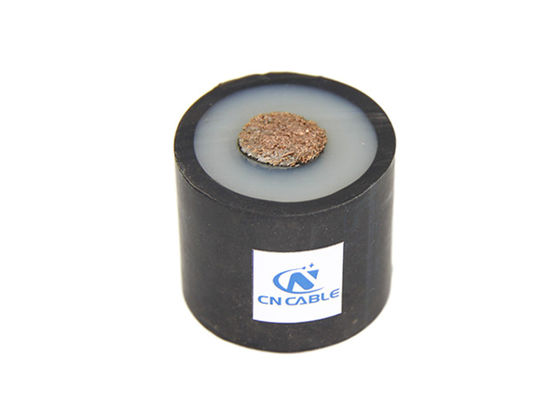

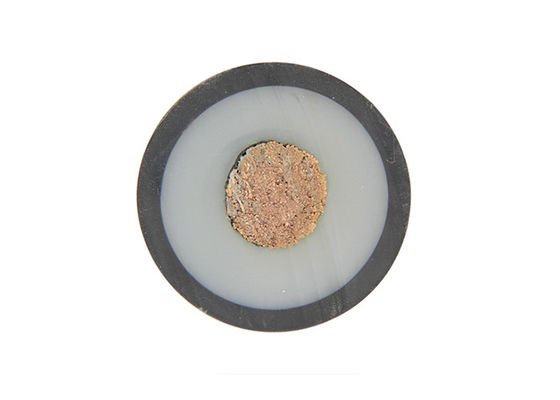

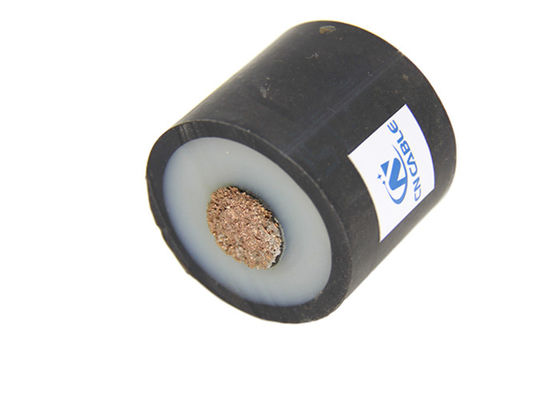

1-30KV中型の電圧150mm単心の適用範囲が広いXLPEによって絶縁される銅の電力ケーブル
適用:プロダクトは46KVまで電圧で送電および配分ラインで使用されます。それにだけでなく、優秀な電気がの機械特性ありますが、また化学腐食、熱老化および環境ストレスに対して強力な抵抗があります。
構造
コンダクター | 銅のコンダクター |
絶縁材 | XLPE (架橋結合されたポリエチレン) |
外装 | MDPE (中型密度のポリエチレン) /PVC/XLPE |
コンダクターのサイズ | 150mm2 |
利点:
1.豊富な生産の経験。
2.厳密な品質管理のプロシージャ
3.製品のテスト
4.品質保証およびアフターセールス
私達は必須の標準に従って作り出してもいいです。
標準
IEC60502、SANS 1339、BS 6622、AS/NZS1429.1、NFC 33226、CSA C 68.3、ICEA S 93-639、ICEA S 94-649
1-30KV XLPEによって絶縁される送電線 | |||||
コンダクターのサイズ | 座礁しますいいえ。 | コンダクターDia。 | 最高。20℃のD.Cの抵抗 | ||
(密集させる) | |||||
CU | Al | CU | Al | ||
mm2 | No.s | No.s | mm | Ω/KM | Ω/KM |
25 | ≥6 | ≥6 | 5.6-6.5 | 0.727 | 1.2 |
35 | ≥6 | ≥6 | 6.6-7.5 | 0.524 | 0.868 |
50 | ≥6 | ≥6 | 7.7-8.6 | 0.387 | 0.641 |
70 | ≥12 | ≥12 | 9.3-10.2 | 0.268 | 0.443 |
95 | ≥15 | ≥15 | 11.0-12.0 | 0.193 | 0.32 |
120 | ≥18 | ≥15 | 12.3-13.5 | 0.153 | 0.253 |
150 | ≥18 | ≥15 | 13.7-15.0 | 0.124 | 0.206 |
185 | ≥30 | ≥30 | 15.3-16.8 | 0.0991 | 0.164 |
240 | ≥34 | ≥30 | 17.6-19.2 | 0.0754 | 0.125 |
300 | ≥34 | ≥30 | 19.7-21.6 | 0.0601 | 0.1 |
400 | ≥53 | ≥53 | 22.3-24.6 | 0.047 | 0.0778 |
500 | ≥53 | ≥53 | 25.3-27.6 | 0.0368 | 0.0605 |
630 | ≥53 | ≥53 | 28.7-32.5 | 0.0283 | 0.0469 |
800 | ≥53 | ≥53 | -- | 0.0221 | 0.0367 |
1000 | ≥53 | ≥53 | -- | 0.0176 | 0.0291 |
