110kv Xlpe HVの送電線のコンパクトの部分的なコンダクター1000mm2

商品の詳細:
起源の場所: 河南省、中国(本土)
ブランド名: CN
モデル番号: MV
お支払配送条件:
最小注文数量: 1000 Meter/M
価格: US $50-300 / Meters | 1000 Meter/Meters 110kv xlpe insulated high voltage undergr

詳細情報

断熱材: XLPE タイプ: 中電圧
アプリケーション: 地下 導体材料:
ジャケット: 塩ビ 製品名: 110kv高圧密集した部分的なコンダクターのxlpeの送電線1000mm
定格電圧: 110/220kv コンダクター: AL / CU
コア: 1 つの中心 断熱: XLPE
外装: PVC/PE シールド: 波形アルミニウム
証明書: ISO9001/ISO14001 標準: IEC60502-2、BS 6622、NFC 33226、等。
パッケージ: 木の巻き枠、鉄木の巻き枠、鋼鉄巻き枠
ハイライト:

高電圧電源ケーブル

,

高電圧地下ケーブル

製品の説明

110kv高圧密集した部分的なコンダクターのxlpeの送電線1000mm2

製品の説明

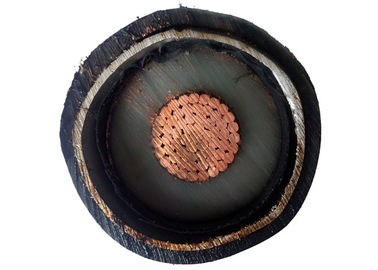

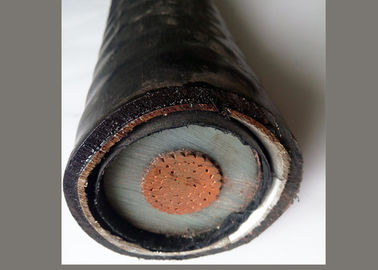

220kv 110kv銅/アルミニウム金属sheath.jpgが付いている地下HVケーブル



適用:

余分高張力ケーブルは一種の連続的な開発のofcable技術の送電線です。ケーブルは大きいので中央リンクとして一般に使用されます
輸送システム。それは長距離の送電のために主に使用される高い技術的な内容が付いている高圧ケーブルに属します。



適当な標準:

GB 11017。IEC61840



ケーブルの特徴:

1. ケーブル コンダクターのための長期実用温度は90Cです
2. 5つより短絡のコンダクターの最も高い温度(もはや
秒は) 250Cより多くではないです。接合箇所がケーブルにあれば、thetinning溶接の接合箇所の温度は120Cより多くでなく、接合箇所をより多くのthan150Cおよびエレクトロ溶接またはガス溶接の接合箇所250Cよりもっと圧縮します。
3. そこに提供されるケーブルが置かれるとき低下は限られていませんです十分に機械張力。一周によって鉄管のケーブルを置くか、またはcablewithの鉄材料のまわりでケーブルを固定することを禁止します。
4. 取付けの間の最少温度は0Cよりより少しではないです。場合のoflowerの温度では、熱する手段は取られます。

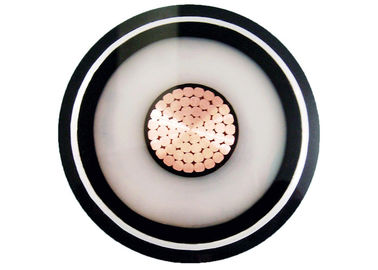

ケーブルの構造:

中心数:1つの中心

コンダクター:CU/AL

絶縁材:XLPE

金属スクリーン: おおわれる波形アルミニウム

外の外装:ポリ塩化ビニール/PE



プロダクト日付シート



タイプ 記述 評価される電圧 わずかな横断面
CUの中心 Alの中心 KV ² mmの
YJLW02 YJLLW02 XLPEは波形アルミニウムによっておおわれたポリ塩化ビニールの外の外装の送電線を絶縁しました 64/110(126) 240 300 400 500 630 800 1000 1200
YJLW03 YJLLW03 XLPEは波形アルミニウムによっておおわれたPEの外の外装の送電線を絶縁しました 127/220(252) 400 500 630 800 1000 1200 1600 2000 2500
注:コンダクターはサイズが800mmの²より小さければconpactの回状によって座礁させたタイプです。コンダクターのサイズが1000mmの²以上になら、構造は密集した部分的なコンダクターべきです。



YJLW02 YJLLW02
評価される電圧 コンダクターのサイズ おおよそのコンダクターdia。 コンダクター スクリーンの厚さ XLPEの絶縁材の厚さ 絶縁材スクリーンの厚さ 波形のAlの外装の厚さ 外の外装の厚さ およそケーブルdia。 おおよそケーブルは重量を量ります 電気容量 インダクタンス 絶縁材の損失 Max.D.C.抵抗
CU Al 平行に置くこと trafoilの置くこと CU Al
kv ² mmの mm mm mm mm mm mm mm kg/km pf/m mH/km w/m Ω/km
110 240 18.40 1.5 19.0 1.0 2.0 2.9 90.6 7905 6383 136 0.757 0.508 0.175 0.0754 0.1250
300 20.60 1.5 18.5 1.0 2.0 3.0 91.8 8617 6692 147 0.734 0.489 0.190 0.0601 0.1000
400 23.50 1.5 17.5 1.0 2.0 3.0 92.9 9415 6954 165 0.708 0.465 0.212 0.0470 0.0778
500 26.60 1.5 17.0 1.0 2.0 3.1 95.4 10655 7495 182 0.683 0.445 0.234 0.0336 0.0605
630 30.25 1.5 16.5 1.0 2.0 3.1 98.3 12182 8095 201 0.657 0.424 0.259 0.0283 0.0469
800 34.23 1.5 16.0 1.0 2.0 3.2 101.2 14053 8861 224 0.633 0.406 0.288 0.0221 0.0367
1000 41.40 2.0 16.0 1.0 2.0 3.4 110.5 17510 10878 265 0.594 0.386 0.341 0.0176 0.0291
1200 45.28 2.0 16.0 1.0 2.0 3.4 114.6 19470 11756 282 0.577 0.375 0.363 0.0151 0.0247
220 240 18.40 1.5 27.0 1.0 2.0 3.4 107.4 10609 9087 110 0.895 0.543 0.559 0.0754 0.1250
300 20.60 1.5 27.0 1.0 2.0 3.4 109.8 11477 9553 117 0.873 0.524 0.591 0.0601 0.1000
400 23.50 1.5 27.0 1.0 2.0 3.4 113.1 12630 10169 125 0.846 0.503 0.633 0.0470 0.0778
500 26.60 1.5 27.0 1.0 2.0 3.4 116.4 14042 10882 134 0.822 0.484 0.678 0.0336 0.0605
630 30.25 1.5 27.0 1.0 2.0 3.4 120.2 15867 11780 144 0.796 0.464 0.729 0.0283 0.0469
800 34.23 1.5 27.0 1.0 2.0 3.4 124.6 17964 12775 155 0.771 0.446 0.785 0.0221 0.0367
1000 41.40 2.0 27.0 1.0 2.3 3.4 133.7 22025 15394 180 0.733 0.423 0.912 0.0176 0.0291
1200 45.28 2.0 27.0 1.0 2.4 3.4 137.8 24243 16529 190 0.715 0.411 0.965 0.0151 0.0247
1400 48.20 2.0 27.0 1.0 2.4 3.4 140.9 26600 17535 198 0.703 0.403 1.004 0.0123 0.0202
1600 50.41 2.0 27.0 1.0 2.5 3.4 143.3 28183 18319 204 0.694 0.397 1.034 0.0108 0.0177
1800 53.35 2.0 27.0 1.0 2.5 3.4 146.4 30478 19310 212 0.682 0.390 1.074 0.0096 0.0157
2000年 57.00 2.0 27.0 1.0 2.6 3.4 150.3 33280 20613 222 0.669 0.382 1.123 0.0086 0.0141
