商品の詳細:
|
|
| 起源の場所: | 河南 |
|---|---|
| ブランド名: | CN CABLE |
| 証明: | CE |
| モデル番号: | 裸のコンダクター |
|
お支払配送条件:
|
|
| 最小注文数量: | 10000meters |
| パッケージの詳細: | ドラム |
| 受渡し時間: | 支払の後の 15days |
| 支払条件: | L / C、T / T |
|
詳細情報 |
|||
| コンダクター: | 銅のコンダクター、 | 名前: | 頭上式ライン コンダクター |
|---|---|---|---|
| 型番: | 裸のコンダクター | certification: | CE |
| 応用分野: | 電気構造 | フィーチャー: | 高い柔軟性 |
| ハイライト: | 送電線コンダクター,座礁させた裸の銅線 |
||
製品の説明

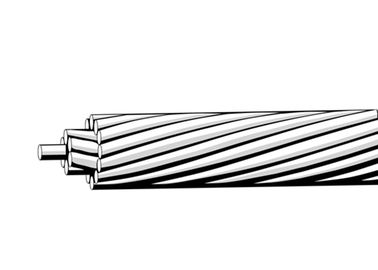

固体のおよび座礁させた裸の銅は頭上式伝達および配分の塗布のために適しています
適用
固体のおよび座礁させた裸の銅は頭上式伝達および配分の塗布のために適しています。より大きい柔軟性の座礁させたコンダクターは非絶縁のホック、電気構造のジャンパーおよび地面のために適しています。柔らかい引かれた銅はunilay構造です。
指定
銅線を暴露すればケーブルは次のASTMの指定に合うか、または超過します:
•B-1によってハード引かれる銅線。
•B-2媒体堅い銅線。
•B-3の柔らかいですかアニールされた銅線。
•堅く、媒体堅くまたは柔らかい同心位置座礁するB-8銅のコンダクター。
•B-33はコンダクターを錫メッキしました
•B-787 19ワイヤー組合せによってUnilay座礁させる柔らかい銅線。
構造
裸の銅、固体か座礁させる。堅く、媒体堅くかまたは柔らかい気性で利用できる。ソフト引かれた気性で座礁する座礁させたコンダクターは集中的に座礁し、組合せUnilay堅く、媒体堅い気性でです
| サイズ （AWG） |
重量 （lbs/1000 ft） |
直径 （ミル） |
円ミル 区域（ミル） |
懸命に引かれる | 引かれる媒体堅い | ソフト引かれる（アニールされる） | 正当なAmpacity | |||
| 評価される Strength> （lbs） |
DC 20°Cの抵抗 （ohms/1000 ft） |
評価される 強さ （lbs） |
DC 20°Cの抵抗 （ohms/1000 ft） |
評価される 強さ （lbs） |
DC 20°Cの抵抗 |
|||||
| 固体 | ||||||||||
| 14 | 12.4 | 64.1 | 4110 | 213.5 | 2.626 | 166.6 | 2.613 | 124.2 | 2.525 | -- |
| 13 | 15.7 | 72 | 5180 | 268.0 | 2.083 | 208.8 | 2.072 | 156.6 | 2.003 | -- |
| 12 | 19.8 | 80.8 | 6530 | 336.9 | 1.652 | 261.2 | 1.643 | 197.5 | 1.588 | -- |
| 11 | 24.9 | 90.7 | 8230 | 422.9 | 1.310 | 327.6 | 1.303 | 249.0 | 1.260 | -- |
| 10 | 31.4 | 101.9 | 10380 | 529.2 | 1.039 | 410.4 | 1.033 | 314.0 | .999 | -- |
| 9 | 39.6 | 114.4 | 13090 | 661.2 | .824 | 514.2 | .820 | 380.5 | .792 | -- |
| 8 | 50 | 128.5 | 16510 | 826.0 | .653 | 643.9 | .650 | 479.8 | .628 | 95 |
| 7 | 63 | 144.3 | 20820 | 1030.0 | .518 | 806.6 | .515 | 605.0 | .498 | 105 |
| 6 | 79.4 | 162 | 26240 | 1280.0 | .411 | 1010.0 | .409 | 762.9 | .395 | 125 |
| 5 | 100.2 | 181.9 | 33090 | 1591.0 | .326 | 1265.0 | .324 | 961.9 | .313 | 145 |
| 4 | 126.3 | 204.3 | 41740 | 1970.0 | .258 | 1584.0 | .257 | 1213.0 | .249 | 170 |
| 3 | 159.3 | 229.4 | 52620 | 2439.0 | .205 | 1984.0 | .204 | 1530.0 | .197 | 195 |
| 2 | 200.9 | 257.6 | 66360 | 3003.0 | .163 | 2450.0 | .162 | 1929.0 | .156 | 225 |
| 1 | 253.3 | 289.3 | 83690 | 3688.0 | .129 | 3024.0 | .128 | 2432.0 | .124 | 260 |
| サイズ （AWG） |
座礁 | 座礁 クラス |
重量 （lbs/1000 ft） |
直径（ミル） | 懸命に引かれる | 引かれる媒体堅い | ソフト引かれる（アニールされる） | 正当なAmpacity | ||||
| 個々 ワイヤー |
完全 コンダクター |
評価される 強さ （lbs） |
DC 抵抗 （ohms/1000 ft） @20°C |
評価される 強さ （lbs） |
DC 抵抗 （ohms/1000 ft） @20°C |
評価される 強さ （lbs） |
DC 抵抗 （ohms/1000 ft） @20°C |
|||||
| 座礁させる | ||||||||||||
| 8 | 7 | B | 51 | 49 | 146 | 777 | .6663 | 610 | .6629 | 499 | .6408 | 95 |
| 6 | 7 | B | 81 | 61 | 184 | 1228 | .4191 | 959 | .4169 | 794 | .4030 | 130 |
| 4 | 7 | A、B | 128.9 | 77 | 232 | 1938年 | .2636 | 1505 | .2622 | 1320 | .2534 | 170 |
| 3 | 7 | A、B | 162.5 | 87 | 260 | 2433 | .2090 | 1885 | .2079 | 1670 | .2010 | 200 |
| 2 | 7 | A、B | 204.9 | 97 | 292 | 3050 | .1660 | 2360 | .1650 | 2110 | .1578 | 230 |
| 1 | 7 | A | 258.4 | 109 | 328 | 3801 | .1316 | 2955 | .1309 | 2552 | .1252 | 265 |
| 1/0 | 7 | A、AA | 326.1 | 123 | 368 | 4752 | .1042 | 3705 | .1037 | 3221 | .1002 | 310 |
| 2/0 | 7 | A、AA | 410.9 | 138 | 414 | 5926 | .08267 | 4640 | .08224 | 4062 | .07949 | 355 |
| 2/0 | 19 | B | 410.9 | 84 | 418 | 6690 | .08267 | 4765 | .08224 | 4024 | .07949 | 355 |
| 3/0 | 7 | A、AA | 518.1 | 155 | 464 | 7366 | .06556 | 5812 | .06522 | 5118 | .06304 | 410 |
| 4/0 | 7 | A、AA | 653.3 | 174 | 522 | 9154 | .05199 | 7278 | .05172 | 6459 | .04999 | 480 |
| 4/0 | 19 | B | 653.3 | 106 | 528 | 9617 | .05199 | 7479 | .05172 | 6453 | .04999 | 480 |
| 250 | 19 | A | 771.9 | 115 | 574 | 11360 | .04400 | 8836 | .04378 | 7627 | .04231 | 530 |
| 250 | 37 | B | 771.9 | 82 | 575 | 11600 | .04400 | 8952 | .04378 | 7940 | .04231 | 530 |
| 300 | 19 | A | 926.2 | 126 | 628 | 13510 | .03667 | 10530 | .03648 | 9160 | .03526 | 590 |
| 350 | 19 | A | 1080.6 | 136 | 679 | 15590 | .03143 | 12200 | .03127 | 10680 | .03022 | 650 |
| 500 | 37 | A、B | 1543.8 | 116 | 814 | 22510 | .02200 | 17550 | .02189 | 15240 | .02116 | 810 |
| 600 | 37 | A、AA | 1852.5 | 127 | 891 | 27020 | .01834 | 21060 | .01825 | 18300 | .01763 | 910 |
| 750 | 61 | A、B | 2315.6 | 111 | 998 | 34090 | .01467 | 26510 | .01459 | 22890 | .01410 | 1040 |
| 1000 | 61 | A、B | 3087.5 | 128 | 1152 | 45030 | .01100 | 35100 | .01094 | 30500 | .01058 | 1240 |
