15KV 133%のTS銅の特別なケーブルの装甲XケーブルXLPEの絶縁材
詳細情報 |
|||
コンダクター:: | 座礁させた裸の銅 | 断熱: | (ポリ塩化ビニール) |
---|---|---|---|
集まっていること:: | praticallyゼロ厚さまたは集まっているテープが付いている注入口として機能する内部外装 | 内部外装: | 塩ビ |
画面: | 波形の銅テープ | 外の外装: | 塩ビ |
ハイライト: | 銅の溶接ケーブル,特別な送電線 |
製品の説明

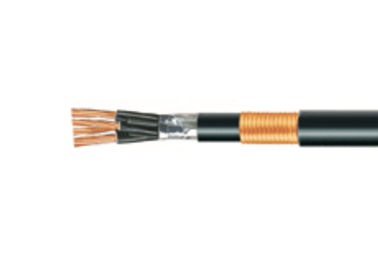

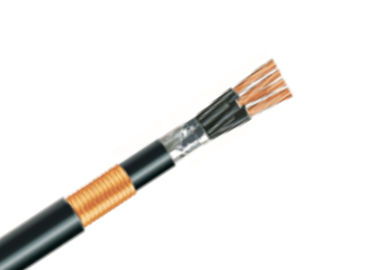

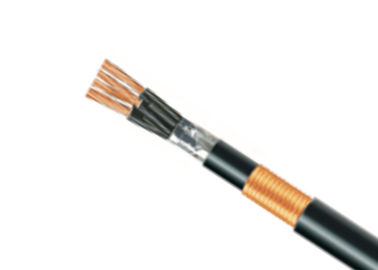

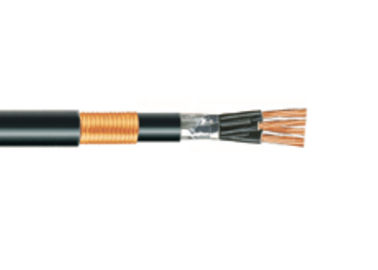

リモート・コントロールCERTはHN 33-S-34をケーブルで通信します
適用
これらのケーブルは変圧器の場所で使用されます。それらは電磁妨害雑音から保護されます。
コンダクター:
座礁させた裸の銅(クラス3x95+35 (3x95のための2):セクターの形のクラス2;35:丸型のクラス2)
絶縁材:
ポリ塩化ビニール(ポリ塩化ビニール)
集まっていること:
praticallyゼロ厚さまたは集まっているテープが付いている注入口として機能する内部外装
内部外装:
ポリ塩化ビニール(ポリ塩化ビニール)
スクリーン:
波形の銅テープ
外の外装:
ポリ塩化ビニール(ポリ塩化ビニール)
色:黒
特徴
構造の特徴
コンダクター材料の銅
絶縁材ポリ塩化ビニール
内部外装ポリ塩化ビニール
スクリーンの波形の銅スクリーン
外の外装ポリ塩化ビニール
電気特徴
評価される電圧Uo/U (Um) 0.6/1 kV
機械特徴
中型影響への機械抵抗
使用法の特徴
防火効力のあるC1、NF C 32-070
実用温度、範囲-20。60 °C
最高。サービス70 °Cのコンダクターの温度
はい電子磁気干渉の抵抗
2cores | ||||
名前 | 断面 mm2 | 最少外diam。 mm | 最高。外diam。 mm | およそ重量 Kg/km |
2*4 | 4 | 15.9 | 17.6 | 435 |
2*6 | 6 | 16.4 | 18.1 | 482 |
2*10 | 10 | 18.5 | 20.4 | 610 |
2*16 | 16 | 19.9 | 21.9 | 782 |
2*25 | 25 | 24.2 | 26.7 | 1131 |
4cores | ||||
4*1.5 | 1.5 | 14.2 | 15.7 | 354 |
4*4 | 4 | 18.2 | 20.1 | 545 |
4*6 | 6 | 18.8 | 20.8 | 633 |
4*10 | 10 | 21.3 | 23.5 | 889 |
4*16 | 16 | 23.6 | 26.0 | 1170 |
3*25+16 | 25 | 26.8 | 29.5 | 1543 |
3*50+25 | 50 | 32.9 | 36.3 | 2544 |
3*95+35 | 95 | 39.0 | 43.1 | 3947 |
7cores | ||||
7*1.5 | 1.5 | 16.4 | 18.1 | 440 |
7*4 | 4 | 19.6 | 21.7 | 688 |
7*6 | 6 | 21.9 | 24.2 | 889 |
8cores | ||||
8*16 | 16 | 30.4 | 33.6 | 1950年 |
10cores | ||||
10*1.5 | 1.5 | 18.9 | 20.9 | 549 |
10*4 | 4 | 24.7 | 27.3 | 988 |
10*6 | 6 | 27.2 | 30.0 | 1237 |
14cores | ||||
14*1.5 | 1.5 | 20.9 | 23.1 | 690 |
14*4 | 4 | 26.6 | 29.3 | 1201 |
14*6 | 6 | 29.6 | 32.6 | 1582 |
19cores | ||||
19*1.5 | 1.5 | 22.7 | 25.1 | 835 |
19*4 | 4 | 29.9 | 33.0 | 1571 |
19*6 | 6 | 32.7 | 36.11 | 1999年 |
27cores | ||||
27*1.5 | 1.5 | 26.2 | 28.9 | 1083 |
37cores | ||||
37*1.5 | 1.5 | 28.8 | 31.8 | 1351 |
